Sistema de cura UV LED de alta intensidade CIPP Cura sem escavação Reabilitação para o diâmetro do tubo de 150-1600mm

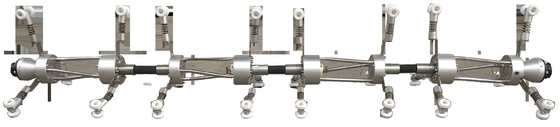

Fonte de luz pequena

1Para o diâmetro do tubo: DN150-800.

2. Cadeia de luz constituída por 2 unidades, cada uma com 4 lâmpadas UV de alta potência, num total de 8 lâmpadas, níveis de potência: 400/500/650W, potência total 5200W.

3. 1 sensor para medição da temperatura do ar; 4 sensores para a superfície interna do revestimento ((IR-sensor);

4Cada corrente de luz pode ser substituída e instalada aleatoriamente, sem necessidade de sequência de instalação.

5A câmara frontal resistente ao calor, equipada com luz LED de alta potência.

6A instalação e o ajuste de rodas e pernas de cadeia leves é fácil e conveniente, para satisfazer a exigência de substituição rápida para diferentes diâmetros de tubos e diferentes formas de tubos no campo.

7. Pre-definir os intervalos de ignição da lâmpada UV, o sistema irá controlar a ignição da lâmpada e chama-out automaticamente de acordo com o tempo pré-definido.Você também pode escolher o controle manual para lidar com a situação de campo complicado.

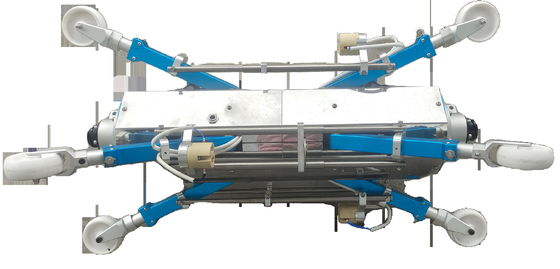

Grandes fontes de luz

1Para o diâmetro do tubo: DN600-1600.

2. Cadeia de luz constituída por 2 unidades, cada uma com 4 lâmpadas UV de alta potência, num total de 8 lâmpadas, níveis de potência:1000/1200/1500W, potência total 12000W.

3. 1 sensor para medição da temperatura do ar; 3 sensores para a superfície interna do revestimento ((IR-sensor);

4O conjunto de rodas de cadeia leve e as pernas são acionadas por motor, pode esticar e retirar em tubos automaticamente, para terminar a operação em tubos grandes rapidamente.

5A câmara frontal resistente ao calor, equipada com luz LED de alta potência.

6A instalação e o ajuste de rodas e pernas de cadeia leves é fácil e conveniente, para satisfazer a exigência de substituição rápida para diferentes diâmetros de tubos e diferentes formas de tubos no campo.

Carrete de cabo

1.Cable: comprimento padrão 150m, resistente ao calor, resistente aos UV, para controlo de cura, transmissão de sinal de vídeo, fonte de luz de condução.

2.Rolo de cabo: design transparente para estante externo, redução de peso, conveniente para reparação, com sistema de iluminação interna.

3- Câmara retrovisor: para inspecção do material de revestimento.

Unidade de controlo

1.Conjunto de interruptores controlados por PLC para a operação do tambor do cabo e da cadeia de luz UV.

2.Sistema operacional Windows. Todas as informações e vídeos de cura são visíveis. Mostra e registra os seguintes dados: velocidade, pressão, temperatura da superfície do revestimento, estado e comprimento da cadeia de luz,dados podem ser exportados.

3Computador com software e 3 monitores, incluindo:

1 x 15 ̊ monitor TFT para o funcionamento e controlo de todo o sistema;

1 x 17 ̊ monitor TFT para transmissão de imagem da câmara;

1 x 22 ‰ monitor TFT para o software e o funcionamento de todo o sistema.

1- Soprador de alta potência, potência: 1400 m3/h, potência nominal: 18,5 kW, 50 Hz, pressão máxima 0,7 bar.

2Sistema de controlo avançado, controlo do soprador através do ecrã táctil da cabine de controlo.

3Interruptor de ligação com tambor de cabo.

4Software: sistema Windows, visualização e calibração da pressão, controlo da expansão do revestimento.

5.Filtro e válvula de alívio, sem óleo, arrefecimento por ar.

Cravos

40KW, tensão 400V, frequência: 50Hz

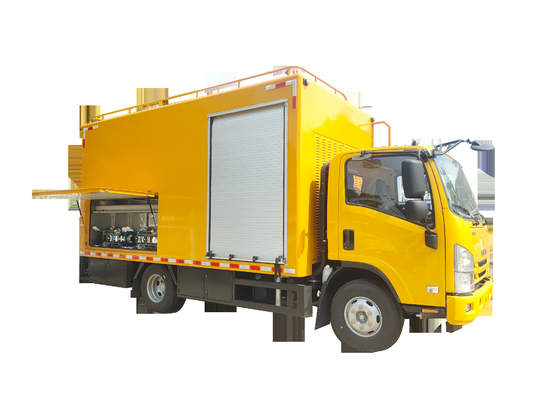

Transporte e implantação
