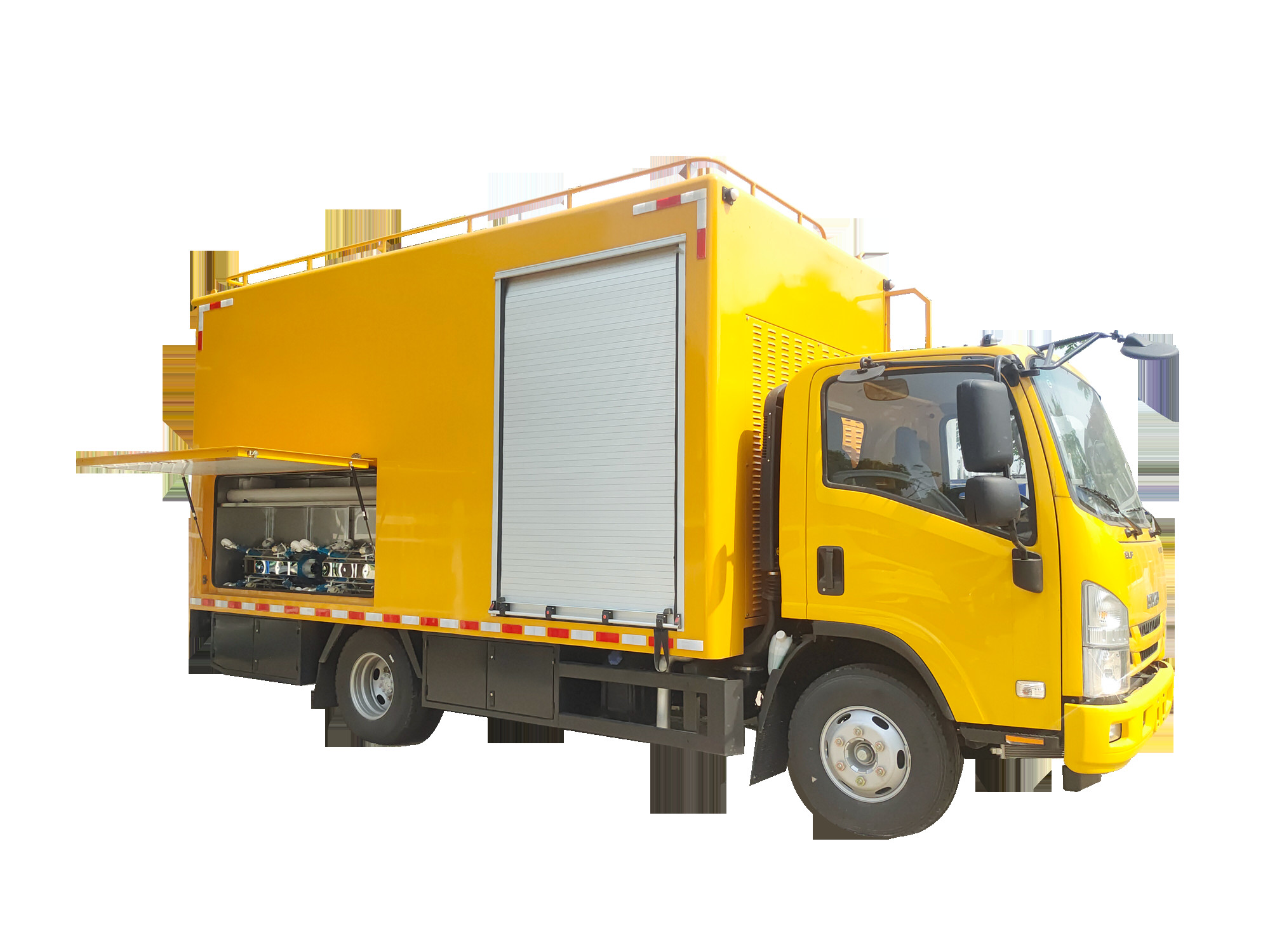

Sistema de curagem por UV CIPP para diâmetros de tubos de 150-1600 mm

O sistema de cura UV-CIPP utiliza um sistema de controlo SPS de alta fiabilidade para controlar todas as operações.As funções de diagnóstico podem ser ampliadasO tambor do cabo elétrico está equipado com um cabo de curagem UV resistente a altas temperaturas de 200 m, que pode ser alargado para 300 m.A fonte de luz elétrica pode satisfazer DN150-2000mm tubo sem escavação reabilitaçãoO sistema tem um design compacto e é adequado para instalação em todos os tipos de camiões.

Configuração do sistema

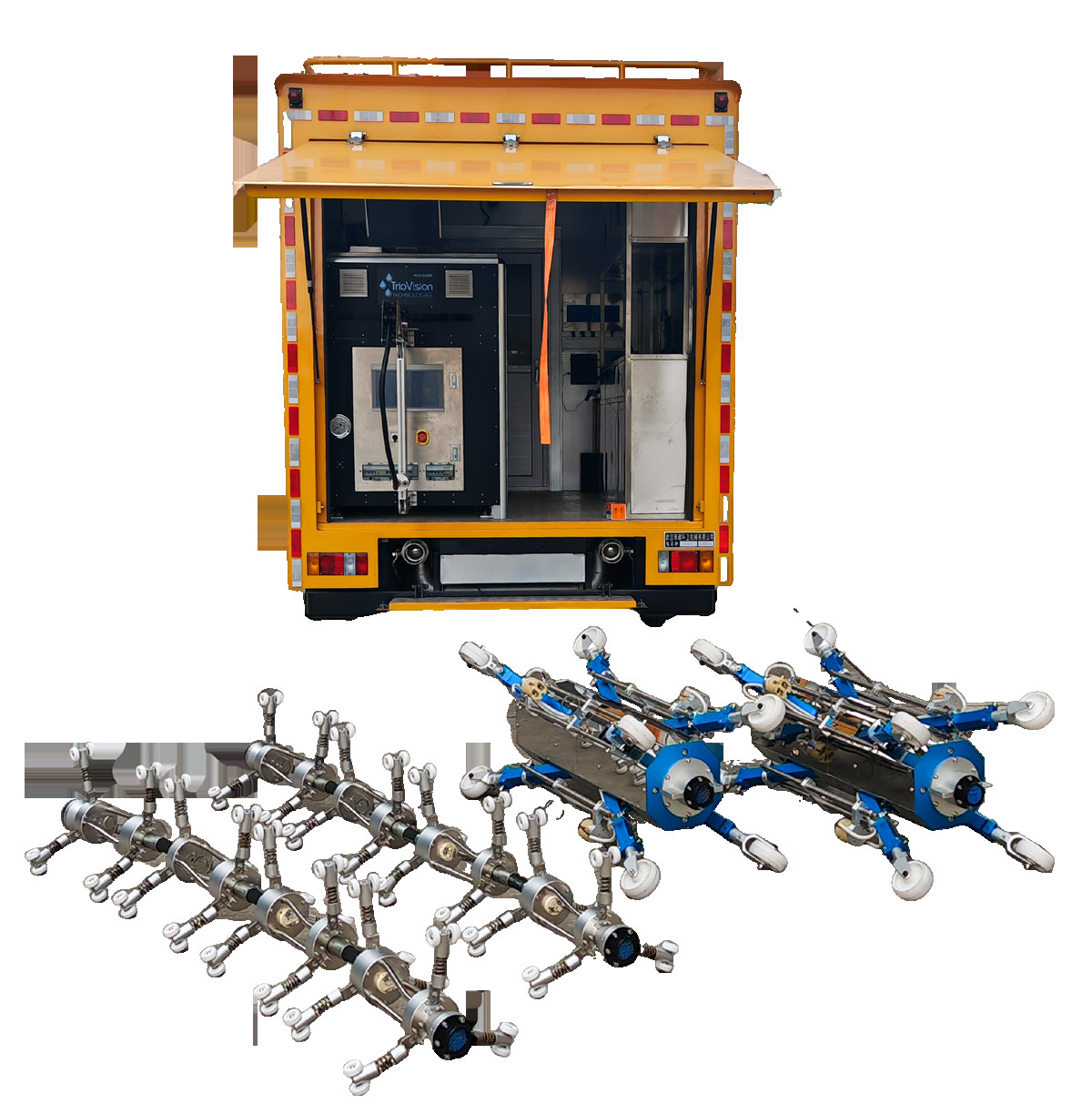

1.Lâmpadas UV e suportes de luz

1.1.Pequena fonte de luz

Fonte de luz pequena ((150-800 mm)

1.1.1Para o diâmetro do tubo: DN150-800.

1.1.2. Cadeia de luz constituída por 2 unidades, cada uma com 4 lâmpadas UV de alta potência, num total de 8 lâmpadas, níveis de potência: 400/500/650W, potência total 5200W.

1.1.3. 1 sensor para medição da temperatura do ar; 4 sensores para a superfície interna do revestimento ((IR-sensor);

1.1.4Cada corrente de luz pode ser substituída e instalada aleatoriamente, sem necessidade de sequência de instalação.

1.1.5A câmara frontal resistente ao calor, equipada com luz LED de alta potência.

1.1.6A instalação e o ajuste de rodas e pernas de cadeia leves é fácil e conveniente, para satisfazer a exigência de substituição rápida para diferentes diâmetros de tubos e diferentes formas de tubos no campo.

1.1.7. Pre-definir os intervalos de ignição da lâmpada UV, o sistema irá controlar a ignição da lâmpada e chama-out automaticamente de acordo com o tempo pré-definido.Você também pode escolher o controle manual para lidar com a situação de campo complicado.

1.2 Fonte de luz grande

1.2.1Para o diâmetro do tubo: DN600-1600.

1.2.2. Cadeia de luz constituída por 2 unidades, cada uma com 4 lâmpadas UV de alta potência, num total de 8 lâmpadas, níveis de potência:1000/1200/1500W, potência total 12000W.

1.2.3. 1 sensor para medição da temperatura do ar; 3 sensores para a superfície interna do revestimento ((IR-sensor);

1.2.4O conjunto de rodas de cadeia leve e as pernas são acionadas por motor, pode esticar e retirar em tubos automaticamente, para terminar a operação em tubos grandes rapidamente.

1.2.5A câmara frontal resistente ao calor, equipada com luz LED de alta potência.

1.2.6A instalação e o ajuste de rodas e pernas de cadeia leves é fácil e conveniente, para satisfazer a exigência de substituição rápida para diferentes diâmetros de tubos e diferentes formas de tubos no campo.

2 Cabo e bobina de cabo

2.1.Cable: comprimento padrão de 120 m, resistente ao calor, resistente aos raios UV, para controlo do curado, transmissão de sinal de vídeo, condução de fonte de luz.

2.2.Rolo de cabo: conceção transparente para estante exterior, reduzindo o peso, conveniente para reparação, com sistema de iluminação interior.

2.3 Câmara retrovisor: para inspecção do material do revestimento.

3 Unidade de controlo:

3.1- Dispositivo de comutação controlado por PLC para operar o tambor do cabo e a cadeia de luz UV.

3.2. sistema operacional Windows. Todas as informações de cura e vídeos são visíveis.dados podem ser exportados.

3.3. computador com software e 3 monitores, incluindo:

1 x 15 ̊ monitor TFT para o funcionamento e controlo de todo o sistema;

1 x 17 ̊ monitor TFT para transmissão de imagem da câmara;

1 x 22 ‰ monitor TFT para o software e o funcionamento de todo o sistema.

4 Sopradora

4.1Sopradora de alta potência, potência: 1400 m3/h, potência nominal: 18,5 kW, 50 Hz, pressão máxima 0,7 bar.

4.2Sistema de controlo avançado, controlo do soprador através do ecrã táctil da cabina de controlo.

4.3Interruptor de ligação com tambor de cabo.

4.4Software: sistema Windows, visualização e calibração da pressão, controlo da expansão do revestimento.

4.5- Filtro e válvula de alívio, sem óleo, arrefecimento por ar.

5 Capas de ponta

Para diâmetros de tubos: DN300-500,DN500-650,DN800-1000
