Intervalo de temperatura 0-50°C Iluminação de câmara LED CCTV Dispositivo de inspecção de tubulações

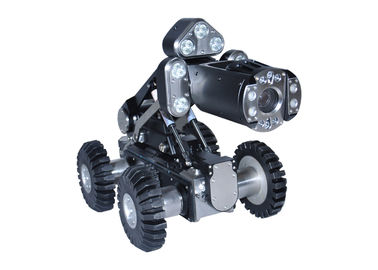

Dispositivo de inspecção de tubulação de CCTV para sistema de inspecção É um sistema de rastreamento recentemente concebido, especialmente para o mercado dos EUA, Reino Unido e Europa. Pode inspeccionar tubos de diâmetro de 125-2000 mm, utilizar apenas um rastreador para inspeccionar a maior parte dos tubos, reduzir o custo.É composto por um rastreadorA câmara panorâmica, a câmara axial, a câmara de olho de peixe, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica, a câmara de visão panorâmica e a câmara de visão panorâmica..

O sistema éum produto concebido com base em janelas industriaisDurante os ensaios, são obtidas imagens dos defeitos e, posteriormente, pode ser obtido imediatamente um relatório de ensaio.Além disso, uma curva de gradiente da tubulação pode ser obtida no tempo durante os ensaios para determinar aCondição dos sedimentos no interior do gasoduto.para gerar a imagem panorâmica da parede interna do gasoduto, analisar e determinar de forma mais precisa e quantitativa (medição do diâmetro do tubo, largura da fenda, etc.).

Características:
1Unidade de controlo portátil
2.Câmera de Alta Definição, 1920*1080P
3.Sistema operacional Windows
4Controle de fios.
5Peças intercambiáveis
6- Escanhamento a laser.
7Aplicação de controlo remoto.


Configuração do sistema

Parâmetro técnico


Unidade de controlo MK4	1. Pad Style Control Unit, 8.4 'LED tocado, legível no sol, 1024 * 768 resolução, 4,1 kg 2. Sistema Win10, SSD de 128GB, Gravação de vídeo no local, 100+ horas de vídeo podem ser salvas. 3Posição da câmara, posição do elevador em gráficos 4Relatório de inclinação no local. 5. Status do sistema, parâmetro de trabalho pode ser consulta.
Câmera Pan&Tilt CAM-90	1Rotação: 360 graus horizontal, 270 graus vertical 2. Zoom 120x, 10:1 óptico, 12:1 digital 3. Foco automático, ajuste manual é permitido 4. Definição digital do termo, 1920*1080P 5- Lente da câmara anti-nevoeiro. 6. Laser de varredura do diâmetro do tubo e distorção 7. Medidor a laser para medir o tamanho do defeito 8A luz da câmara pode ser ajustada para adaptar diferentes tubos.
Cralwer TVS-15	1. Impermeável a IP68 2Temperatura de funcionamento: -10oC a 50oC 3Diâmetro do tubo adequado: 125 mm~2000 mm 4Motor: dois motores DC, seis rodas 5Localização da sonda: 33 kHz 6Inclinação: âmbito de medição ± 45 graus 7- Ascensão: grau de ascensão máximo de cerca de 50°, de acordo com o estado do tubo 8- Câmara de visão traseira de alta definição e luz: inspeccionar o rastreador para trás e o retrieving do cabo
Bateria automática DLPA200HD	1Painel de exibição LCD 2Três tipos de modo de funcionamento: automático, manual e de recuperação automática apenas. 3Comprimento de cabo padrão: 200 m 4Modulo Wi-Fi integrado, transmissão sem fio 5Contador de cabos e camadas automáticas 6Paragem de emergência.
Apoio das rodas	montados no crawler para inserir tubos com um diâmetro superior a 1000 mm, equipados com rodas de 8 ou 10 polegadas.
