cabo de penetração do radar 300m da tubulação da terra da imagem 3D 360 graus

cabo de penetração do radar 300m da tubulação da terra da imagem 3D 360 graus

O radar penetrante da tubulação contém o sistema de duas esteiras rolantes, que faz a escala da inspeção de 150mm ao diâmetro da tubulação de 2000mm, o TVS-150 que a esteira rolante pequena é usada para as tubulações do diâmetro de 150-600mm, e a grande esteira rolante TVS-800 é usada para a tubulação do diâmetro de 250-2000mm, a câmera pode trabalhar em ambas as esteiras rolantes e o cilindro de cabo aumatic faz o trabalho facilmente.

Características de penetração do radar da tubulação:

1. câmera do Peixe-olho, uma opinião de 360 graus de tubulação

2. 2D opinião explodida da tubulação

3. imagem 3D e módulo da tubulação

4. lâmpadas do diodo emissor de luz 92pcs

5. Brightless ajustável

Parâmetro técnico do radar de penetração da tubulação

Unidade de controle MK3		A unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg Win7 o sistema, SSD 128GB, grava o vídeo no local, horas onde 100+ o vídeo pode ser salvar. Posição da câmera, posição de elevador nos gráficos Relatório da inclinação no local. O estado de sistema, parâmetro do trabalho pode ser pergunta.
câmera JT-360 do Peixe-olho		ângulo de visão: 0-360 ângulo definição: megapixel 3 92pcs lâmpadas, 200lm sensibilidade: 0.3Lux relação: conecte com a esteira rolante diretamente análise explorada 2D tubulação temperatura de trabalho: -20ºC~65ºC impermeável: IP68
Cilindro de cabo automático DLPA300		6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente Comprimento padrão: 200m, máximo 300m Cilindro de cabo automático

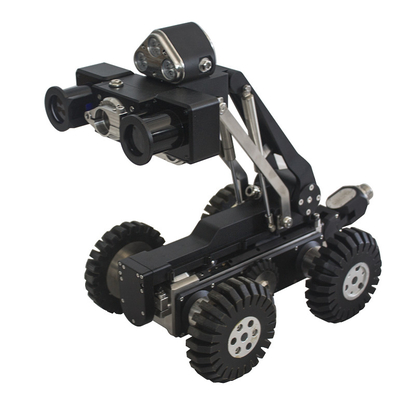

Cralwer TVS-800		Temperatura de trabalho: -10ºC~50ºC Diâmetro apropriado da tubulação: 250mm~2000mm Movimentação: motor da C.C. dois Elevador: elevador elétrico Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus Velocidade: velocidade ajustável, 32m/min máximo Sentido: para a frente, inverso, esquerdo, direito Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha. Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving

Configuração de penetração do radar da tubulação

APP de controle remoto.
Instale nosso MK3 APP de controle remoto. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.
