| Lugar de origem: | China |
|---|---|
| Marca: | Trio-Vision |
| Número do modelo: | TVS-2000 |
| Quantidade de ordem mínima: | 1 |
| Detalhes da embalagem: | CAIXA |
| Tempo de entrega: | 4-8 semanas |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 20units pelo mês |
| Nome: | Sistema da câmera da inspeção da tubulação | Exposição: | 8,4" tela de exposição do LCD |
|---|---|---|---|
| Definição: | 1024*768 HD | Cabeça de câmera: | bandeja & inclinação |
| Cilindro de cabo: | cilindro automático | Diâmetro da tubulação: | 250-2000mm |
| Realçar: | Sistema da câmera da inspeção da tubulação de HD,Sistema da câmera da inspeção da tubulação 1024*768,8 |
||
Sistema 8,4" da câmera da inspeção da tubulação de 1024*768 HD tela de exposição do LCD
Introdução de sistema da câmera da inspeção da tubulação
O sistema da câmera da inspeção da tubulação compoposed da esteira rolante, da câmera, do cilindro de cabo e das unidades de controle. A esteira rolante pode combinar tipos diferentes de câmeras (isto é bandeja & câmera da inclinação, câmera axial, câmera do peixe-olho) de acordo com exigências diffrerent, ele é apropriada para as tubulações do diâmetro de 250-2000mm.
Configuração de sistema da câmera da inspeção da tubulação
| Configuração padrão | Peças opcionais |
| Esteira rolante TVS800 | Câmera JT60 axial |
| Bandeja JT90 & câmera da inclinação | Câmera do peixe-olho JT360 |
| Cilindro de cabo automático | Cilindro de cabo manual |
| Unidade de controle MK3 | Poder PA500 móvel portátil |
| Gancho da câmara de visita, maleta de ferramentas e outros acessórios |
Unidade de controle MK3
1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, SSD 128GB, gravam o vídeo no local, horas onde 100+ o vídeo pode ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.
Câmera JT2000 de Pan&Tilt
1.360 graus, nenhum limitado gerenciem
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

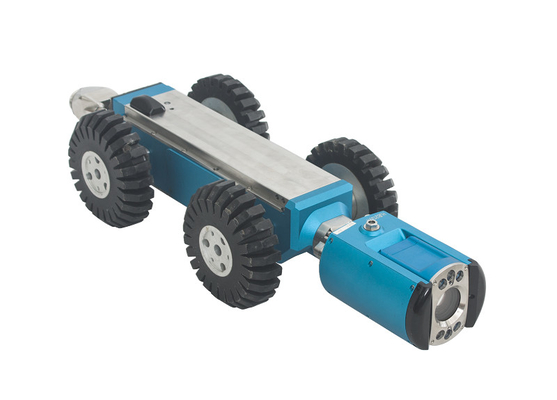

Cralwer TVS-800
Impermeável a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador elétrico
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, 32m/min máximo
Sentido: para a frente, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving
Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático
câmera JT360 do Peixe-olho
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis debaixo d'água.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalar 3D para moldar, e criar o relatório de inspeção.
APP de controle remoto.
Instale nosso MK3 APP de controle remoto. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.
