Nome: | Sistema da câmera da inspeção do encanamento | Cilindro: | Motorizado e automático |
---|---|---|---|
Controle: | computador ou controlador especial | Câmera: | 360 graus |
Comprimento do cabo: | 300m | O outro nome: | Câmera do esgoto do CCTV |
Realçar: | sistema da câmera da inspeção do encanamento de 300m,Sistema da câmera da inspeção do encanamento de 360 graus,Câmera do esgoto do CCTV de 360 graus |
o sistema da câmera da inspeção do encanamento de 300m 360 graus gerencie a câmera do esgoto do CCTV
Aplicação do sistema da câmera da inspeção do encanamento
O esgoto do cilindro de cabo e o robô automáticos da inspeção da tubulação da drenagem são usados principalmente para as tubulações principais, esgoto, inspeção do dreno. O dispositivo é equipado com as luzes poderosas e a fonte de alimentação portátil. O cabo o mais longo pode ser 300 medidores de acordo com as exigências dos clientes. É um produto waterproofed que possa ser imergido na água até 10 medidores.
Características do sistema da câmera da inspeção do encanamento:
1. 360 graus para girar de câmera
2. Cilindro de cabo automático
3. objetiva Anti-enevoada
4. Sistema da operação de Windows
5. Brightless ajustável
Configuração de sistema da câmera da inspeção do encanamento
Configuração padrão | Peças opcionais |
Esteira rolante TVS800 | Câmera JT60 axial |
Bandeja JT-2000 & câmera da inclinação | Câmera do peixe-olho JT360 |
Cilindro de cabo automático | Cilindro de cabo manual |
Controlador MK3 | Poder PA500 móvel portátil |
Parâmetro técnico
Unidade de controle MK3
1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, SSD 128GB, gravam o vídeo no local, horas onde 100+ o vídeo pode ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.
Câmera JT2000 de Pan&Tilt
1.360 graus, nenhum limitado gerenciem
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

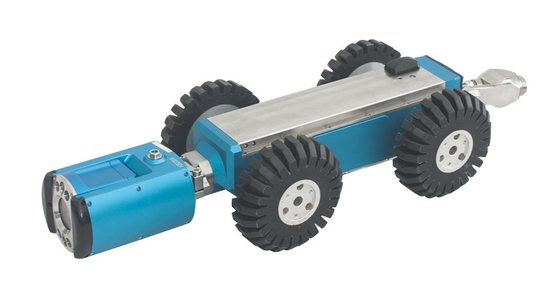

Cralwer TVS-800
Impermeável a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador elétrico
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, 32m/min máximo
Sentido: para a frente, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving
Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático
câmera JT360 do Peixe-olho
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis debaixo d'água.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalar 3D para moldar, e criar o relatório de inspeção.
