Sistema impermeável da câmera da inspeção da tubulação de 8,4 polegadas para a inspeção do dreno

Sistema impermeável da câmera da inspeção da tubulação de 8,4 polegadas para a inspeção do dreno

O sistema da câmera da inspeção da tubulação câmera-derrubou a ponta de prova com o monitor do LCD de 8,4 polegadas para ver a área difícil de alcançar da inspeção.

Durante a inspeção, as imagens do defeito são adquiridas; um relatório de teste pode ser obtido imediatamente. Além, uma curva do inclinação do encanamento pode ser obtida a tempo durante a inspeção para determinar a condição do sedimento dentro do encanamento. a lente do Peixe-olho software de análise de “video” de teste do panorama do encanamento PipePano é usada, da integração, para gerar a imagem do panorama da parede interna do encanamento, analisá-la mais finamente e quantitativamente e determiná-la (medida no diâmetro da tubulação, na largura da quebra e assim por diante).

Características da câmera da inspeção da tubulação:

1. o ° 360 gerencie da câmera

2. Cilindro de cabo automático

3. objetiva Anti-enevoada

4. Sistema da operação de Windows

5. Brightless ajustável

6. Interior do software de Wincan

Configuração da câmera da inspeção da tubulação

Parâmetro técnico

Unidade de controle MK3
1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, SSD 128GB, gravam o vídeo no local, horas onde 100+ o vídeo pode ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.

Câmera JT2000 de Pan&Tilt
1.360 graus, nenhum limitado gerenciem
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

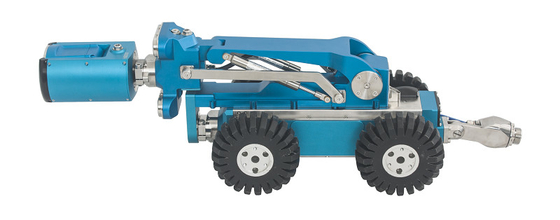

Cralwer TVS-800
Impermeável a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador elétrico
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, 32m/min máximo
Sentido: para a frente, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving

Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático

câmera JT360 do Peixe-olho
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis debaixo d'água.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalar 3D para moldar, e criar o relatório de inspeção.
