O sistema robótico da câmera da inspeção da tubulação da esteira rolante controla a esteira rolante que move-se na tubulação, a câmera de alta resolução na parte dianteira da esteira rolante pode fazer a inspeção e a gravação completas para os defeitos nas tubulações, e transmite as imagens à unidade de controle através do cabo sincronicamente, para realizar o monitor remoto. A unidade de controle toma o sistema da operação de Windows, pode processar e salvar os vídeos no campo, e faz ao mesmo tempo o relatório do julgamento e de inspeção da tubulação da saída, a inclinação e o relatório da curva.


Unidade de controle MK3

1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, SSD 128GB, gravam o vídeo no local, horas onde 100+ o vídeo pode ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.

Câmera JT2000 de Pan&Tilt

1, 360 graus, nenhum limitado gerencie
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

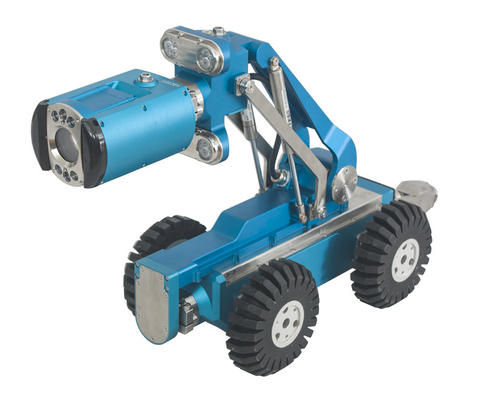

Cralwer TVS-800

Impermeável a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador elétrico
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, 32m/min máximo
Sentido: para a frente, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving

Cralwer TVS-150

Impermeável a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 100mm~600mm
Movimentação: motor da C.C. dois
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, 32m/min máximo
Sentido: para a frente, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving


Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático

câmera JT360 do Peixe-olho
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis debaixo d'água.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalar 3D para moldar, e criar o relatório de inspeção.

APP de controle remoto.
Instale nosso MK3 APP de controle remoto. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.

Configuração padrão:
Esteira rolante TVS800
Bandeja JT90 & câmera da inclinação
Cilindro de cabo automático
Unidade de controle MK3
Gancho da câmara de visita, maleta de ferramentas e outros acessórios

Peças opcionais:
Câmera JT60 axial
Câmera do peixe-olho JT360
Cilindro de cabo manual
Poder PA500 móvel portátil
