Nome: | robô da inspeção do encanamento | Comprimento do cabo: | 120m |
---|---|---|---|
escala da inspeção: | 300-2000mm | monitor: | Portátil ou controlador |
Sistema: | Windows | Aplicação: | Embaixo da agua |
Realçar: | câmera da inspeção do dreno de 120m,Esteira rolante subaquática da inspeção da tubulação |

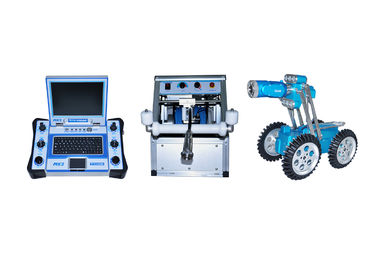

Subaquáticos rodados drenam o robô da inspeção do encanamento de 120m
Introdução do robô da inspeção do encanamento
O robô da inspeção do encanamento é usado principalmente na eletricidade, municipal, tráfego, petrificação, a construção e são apropriados para inspecionar a caldeira, encanamento, o canal por cabo e os lugares subterrâneos farão o dano a humano ou proibem a homem-entrada. A situação dentro da tubulação será gravada e indicada na tela de monitor; igualmente facilita trabalhar pessoais para a observação eficaz, a detecção, a análise rápida e o diagnóstico.
Características do robô da inspeção do encanamento:
1. Controle do portátil ou do controlador
2. escolhas múltiplas
3. objetiva Anti-enevoada
4. o ° 360 gerencie da câmera
Parâmetro técnico do robô da inspeção do encanamento
Controlador | 1. Disponível em algum laptop como o sistema de controlo 2. controle do rádio 3. data da exposição de tempo real e hora, distância do curso, informação de rastejamento da atitude e para ajustar a informação da fonte da exposição, tamanho de fonte, cor do fundo. 4. observa dianteiro e traseiro a exposição na mesma relação ao mesmo tempo. |
|
Câmera JT2000 de Pan&Tilt | 1.360 graus, nenhum limitado gerenciem 2, o aquecimento da lente podem impedir a névoa 3, luz da câmera podem ser ajustados 4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro 5, laser opcional, calibram o tamanho do defeito |
|
Cralwer TVS-800 | 1. Temperatura de trabalho: -10ºC~50ºC 2. diâmetro apropriado da tubulação: 50mm~2000mm 3. movimentação: motor da C.C. dois 4. elevador: elevador elétrico 5. inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus 6. velocidade: velocidade ajustável, 32m/min máximo 7. sentido: para a frente, inverso, esquerdo, direito 8. indicação da pressão: luz verde (1.2-1.5 barra, pressão normal), luz anormal clara vermelha. 9. escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação 10. câmera da vista traseira: integre a câmera e a luz, inspeciona a esteira rolante para trás e o cabo que retreiving |
|
Cilindro de cabo manual DLPM120 | 1, cilindro de cabo manual 2, comprimento padrão: 120m |
|
Controlador MK3 | 1. A unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg 2, Win7 sistema, SSD 128GB, gravam o vídeo no local, horas onde 100+ o vídeo pode ser salvar. 3, posição da câmera, posição de elevador nos gráficos 4, relatório da inclinação no local. 5, estado de sistema, parâmetro do trabalho podem ser pergunta. |
Configuração de sistema
Configuração padrão | Peças opcionais |
Esteira rolante TVS800 | Câmera JT60 axial |
Bandeja JT-2000 & câmera da inclinação | Câmera do peixe-olho JT360 |
Cilindro de cabo manual | Cilindro de cabo automático |
Windows Laptop+JoyStick | Poder PA500 móvel portátil |
Controlador MK3 |
