nome: | sistema da câmera da inspeção do encanamento | Comprimento do cabo: | 120M |
---|---|---|---|
Escala da inspeção: | 300-2000mm | monitor: | Laptop |
A câmera gerencie: | 360 ° | Controle: | Joystick |
Cilindro de cabo: | Manual | dados: | Wifi Tranmission |
Realçar: | drene o equipamento do cctv,robô da inspeção do encanamento |
Sistema da câmera da inspeção do encanamento de Wifi Tranmission/equipamento inspeção da câmera
Introdução do sistema da câmera da inspeção do encanamento
O sistema da câmera da inspeção do encanamento é composto da esteira rolante, da lente, do carretel de cabo e do controlador principal. Thereinto, a esteira rolante pode ser sobreposta com os modelos diferentes das lentes (isto é, lente giratória, lente da direto-vista, lente do peixe-olho) à resposta as ordens de operação do controlador principal após ter conectado o carretel de cabo com o controlador principal, tal como o avanço da esteira rolante, o reverso, o gerencio, a parada e o ajuste da velocidade; o suporte que levanta, queda da lente, iluminando o ajuste; a rotação horizontal ou vertical da lente, a focalização, a mudança da ampliação, para a frente e interruptor inverso, etc. Durante os testes, o controlador principal pode indicar e para gravar a tempo imagens da informação da lente e de estado da trepadeira, entre a informação da observação no écran sensível.
Canalize características de sistema da câmera da inspeção:
1. De pouco peso
2. transporte leve e fácil
3. objetiva Anti-enevoada
4. o ° 360 gerencie da câmera
5. Portátil de Windows
6. Brightless ajustável
Parâmetro técnico do sistema da câmera da inspeção do encanamento
Controlador | 1. Disponível em algum laptop como o sistema de controlo 2. controle do rádio 3. a data da exposição de tempo real e a hora, distância do curso, informação de rastejamento da atitude e ajustaram a informação da fonte da exposição, tamanho de fonte, cor do fundo. 4. dianteiro e traseiro exposição das vistas na mesma relação ao mesmo tempo. |
|
Câmera JT2000 de Pan&Tilt | 1.360 graus, não limitado gerenciem 2, o aquecimento da lente podem impedir a névoa 3, luz da câmera podem ser ajustados 4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro 5, laser opcional, calibram o tamanho do defeito |
|
Cralwer TVS-800 | 1. Temperatura de trabalho: -10ºC~50ºC 2. diâmetro apropriado da tubulação: 50mm~2000mm 3. movimentação: motor da C.C. dois 4. elevador: elevador bonde 5. inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus 6. velocidade: velocidade ajustável, máximo 32m/min 7. sentido: envie, inverso, esquerdo, direito 8. indicação da pressão: luz verde (1.2-1.5 barram, pressão normal), luz anormal da luz vermelha. 9. escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação 10. câmera da vista traseira: integre a câmera e ilumine-a, inspecione-à esteira rolante para trás e cabografe-a retreiving |
|

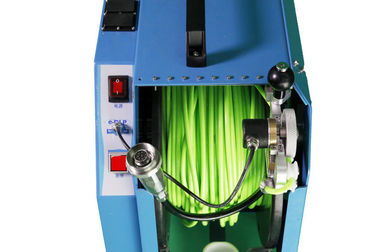

Cilindro de cabo manual DLPM120 | 1, cilindro de cabo manual 2, comprimento padrão: 120m |
|
Manche |
(1) ajuste do brilho do feixe alto controle de câmera (de 2), deixado/right/up/down (3) próximo do zumbido in/out/focus da câmera/distante/centro interruptor de alimentação (de 4) (5) vista do elevador up/down/clutch/rear/ajuste claro da câmera o controle do sentido da esteira rolante (de 6), envia/para trás/saiu/direito controle de velocidade da esteira rolante (de 7) (8) USB a luz do diodo emissor de luz do estado da operação do equipamento (de 9), dente azul não conectado é luz azul, luz roxa conectada |

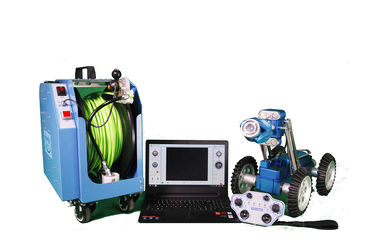

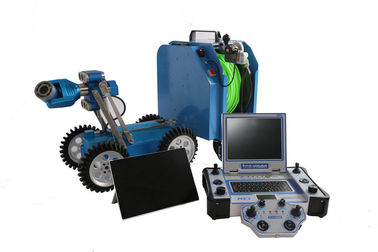

Configuração de sistema da câmera da inspeção do encanamento
Configuração padrão | Peças opcionais |
Esteira rolante TVS800 | Câmera JT60 axial |
Bandeja JT-2000 & câmera da inclinação | Câmera do peixe-olho JT360 |
Cilindro de cabo manual | Cilindro de cabo automático |
Portátil de Windows | Poder PA500 móvel portátil |
Joysitck |
