Sistema de inspeção robótico conveniente da tubulação da esteira rolante, esteira rolante da inspeção da tubulação

Unidade de controle MK4




1. acolchoe a unidade de controle do estilo, 8,4' diodo emissor de luz tocado, legível no brilho de Sun, 1024*768 definição, 4.1kg
2. Win10 o sistema, 128GB SSD, vídeo no local, do registro horas 100+ video pode ser salvar.
3. posição da câmera, posição de elevador nos gráficos
4. relatório da inclinação no local.
5. o estado de sistema, parâmetro do trabalho pode ser pergunta.


Câmera CAM-90 de Pan&Tilt



1. rotação: 360 graus horizontal, um vertical de 270 graus
2. 120x que zumbe, 10:1 ótico, 12:1 digital
3. o foco do automóvel, ajuste manual é permitido
4. definição do hidh de Digitas, 1920*1080P
5. objetiva anti-enevoada
6. laser que faz a varredura do diâmetro e da distorção da tubulação
7. calibre do laser para medir o tamanho do defeito
8. a câmera clara pode ser ajustada para adaptar as tubulações diferentes.

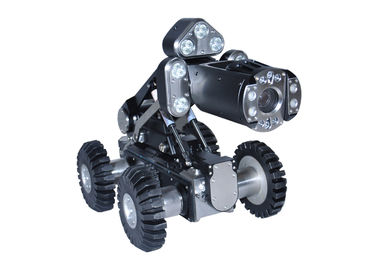

Cralwer TVS-15

1. Waterproof a IP68
2. temperatura de trabalho: -10ºC~50ºC
3. diâmetro apropriado da tubulação: 125mm~2000mm
4. movimentação: dois motores da C.C., seis rodas
5. lugar da sonda: 33kHz
6. inclinação: grau do espaço ±45 do mesurement
7. escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
8. câmera alta e luz da vista traseira da definição: inspecione a esteira rolante para trás e cabografe retreiving


Cilindro de cabo automático DLPA200HD




1. painel de exposição do LCD
2. Três tipos do modo de trabalho: automóvel, manual e automóvel que recupera somente.
3. comprimento do cabo do padrão: 200m
4. módulo do wifi do acessório, tranmission sem fio
5. medidor contrário do cabo e auto estratificação
6. parada de emergência


câmera JT360 do Peixe-olho




1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis subaquáticos.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalam o molde 3D, e criam o relatório de inspeção.




assembed na esteira rolante ao diamter da tubulação do inpsect acima de 1000mm, equipado com o 8" rodas ou o 10" rodas.
