Escala da inspeção: | 100-6000mm | prova da água: | IP63 |
---|---|---|---|
freqüência: | 512Hz | nome: | inspeção da tubulação da sonar |
Aplicação: | Inspeção subaquática | Matéria: | eficiência elevada |
Realçar: | câmera digital da inspeção,câmera da inspeção da tubulação de esgoto |

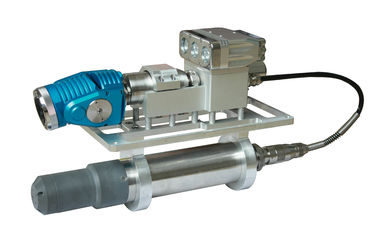

Inspeção da tubulação da sonar da eficiência elevada para a inspeção subaquática 512Hz
O sistema de inspeção de encanamento da sonar TVS-6000 detectam e os alvos de pinpoints debaixo d'água por meio do princípio de reflexão da onda. , Pode consequentemente executar a inspeção do encanamento enchida com o líquido para determinar a informação da quebra e dos restos na tubulação; e é o dispositivo o mais avançado para a inspeção e a avaliação do encanamento.
Características da inspeção da tubulação da sonar:
Parâmetro técnico da ponta de prova da sonar
Parâmetro acústico | Frequência acústica |
2MHz |
Largura da onda |
1.1° (feixe da onda do cone) | |
Definição lateral |
0.5mm (raio 125mm da tubulação) |
|
Raio máximo da inspeção | 12m | |
Transmita a largura de pulso | 4~20us | |
Recebendo a largura da onda |
500KHz |
Cilindro de cabo manual:
Contador: codificador da elevada precisão (±0.1m), cálculo do comprimento do cabo.
Estratificação: estratificação manual
Impermeável: IP63
Software de análise profissional da sonar da tubulação de SonarProf
Seção transversal da tubulação do apoio na representação do tempo real e um perfil completo de 360 graus telescópico (IMG. 1)
Gerencia automaticamente a modelagem 3-D da tubulação e veja o interior dos restos e do defeito claramente (IMG. 2)
Apoie o cálculo do volume dos restos & os dados da análise a ser traçados facilmente (IMG. 3)
Relatório automático para a preparação do relatório de eficiência elevada (IMG. 4)
