| Lugar de origem: | China |
|---|---|
| Marca: | Trio-Vision |
| Número do modelo: | TVS-6000 |
| Quantidade de ordem mínima: | 1 |
| Detalhes da embalagem: | cartão |
| Tempo de entrega: | 4-8 semanas |
| Habilidade da fonte: | 10 conjuntos por meses |
| Escala da inspeção: | 100-6000mm | prova da água: | IP63 |
|---|---|---|---|
| freqüência: | 512Hz | ||
| Realçar: | inspeção da tubulação da sonar,equipamento da inspeção do esgoto |
||

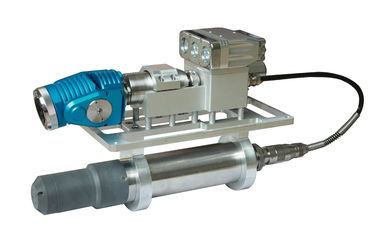

O CCTV e a sonar conduzem a tubulação de dreno do esgoto do sistema de inspeção com inspeção da água
O CCTV combinado com a sonar é usado geralmente para a inspeção ou a avaliação interna de circunstância onde a profundidade do fluxo da água de esgoto varia 25% a 75% do diâmetro total do esgoto para os esgotos maior than500mm no diâmetro. O esgoto sob a água pode ser feito a varredura pela sonar quando à superfície da àgua pode ser inspecionado pelo sistema da câmera para gerar o relatório de inspeção video. O dispositivo, utilizado dois sistemas de inspeção, faz uma era nova na maneira de inspeção do encanamento.
Características:
Inspeção do CCTV & da sonar junto
Inspeção à superfície da àgua, inspeção do CCTV do soanr sob a água
Exposição de imagem do CCTV e da sonar na mesma tela
Dados e imagens salvar no disco duro
Sensores incorporados do ângulo do rolo e de passo
Relação incorporado do contador do cabo
Inspecione o perfil da tubulação automaticamente
Parâmetro técnico da ponta de prova da sonar
| Parâmetro acústico | Frequência acústica |
2MHz |
Largura da onda |
1.1° (feixe da onda do cone) | |
Definição lateral |
0.5mm (raio 125mm da tubulação) |
|
| Raio máximo da inspeção | 12m | |
| Transmita a largura de pulso | 4~20us | |
Recebendo a largura da onda |
500KHz |
Câmera JT2000 de Pan&Tilt
1, 360 graus, não limitado gerencie
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito
Controle ZK200 |Unidade
Placa do controle: o controle da velocidade da esteira rolante, sentido, câmera que focaliza, rotação, intensidade de luz, câmera para cima e para baixo, embreagem, a caixa de controle pode ser removeu separadamente e faz a operação por um fio DB9.
Poder: C.A. 220V
Saída: Modo do AMIGO
Impermeável: IP63
Controle de câmera: um controle center chave
Saída de dados: distância, exposição viva do tempo, pressão, inclinação, exposição da animação da altura do elevador.
Definição: 800*640
Definição: 1024*768
Peso: 20kg
Cilindro de cabo manual:
Contador: codificador da elevada precisão (±0.1m), cálculo do comprimento do cabo.
Estratificação: estratificação manual
Impermeável: IP63
Software de análise profissional da sonar da tubulação de SonarProf
Seção transversal da tubulação do apoio na representação do tempo real e um perfil completo de 360 graus telescópico (IMG. 1)
Gerencia automaticamente a modelagem 3-D da tubulação e veja o interior dos restos e do defeito claramente (IMG. 2)
Apoie o cálculo do volume dos restos & os dados da análise a ser traçados facilmente (IMG. 3)
Relatório automático para a preparação do relatório de eficiência elevada (IMG. 4)
