Robô controlado por computador da esteira rolante da tubulação do equipamento da inspeção da tubulação do CCTV

Robô controlado por computador da inspeção da tubulação da água de esgoto da tubulação da drenagem

O robô controlado por computador da inspeção da tubulação da água de esgoto da tubulação da drenagem é um produto projetado com base no sistema industrial de Windows. Durante os testes, as imagens do defeito são adquiridas; mais tarde, um relatório de testes pode ser obtido imediatamente. Além, uma curva do inclinação do encanamento pode ser obtida a tempo durante os testes para determinar a condição do sedimento dentro do encanamento. a lente do Peixe-olho software de análise de “video” dos testes do panorama do encanamento PipePano é usada, da integração, para gerar a imagem do panorama da parede interna do encanamento, analisá-la mais finamente e quantitativamente e determiná-la (medida no diâmetro da tubulação, na largura da quebra e assim por diante).

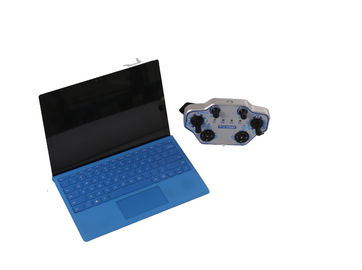

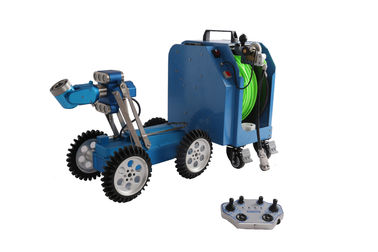

Este sistema é composto de uma caixa do manche, de um cilindro de cabo manual, de uma esteira rolante e de uma câmera. O cilindro de cabo manual é de pouco peso, é fácil para o transporte e a operação. A melhoria a mais importante é nós usa um portátil de Windows não um controlador tradicional para controlar. É equipada com um manche, você pode controlar ambos no portátil e no manche. O cliente pode usar qualquer tipo de portátil de Windows como um controlador

É usado principalmente para a tubulação, esgoto, inspectrion do dreno. O dispositivo é equipado com as luzes poderosas e a fonte de alimentação portátil. O cabo o mais longo pode ser 300 medidores de acordo com as exigências dos clientes. É um produto waterproofed que possa ser imergido na água até 10 medidores.

Características:

1. o ° 360 gerencie da câmera

2. Portátil de Windows

3. objetiva Anti-enevoada

4. controle do portátil e do manche

5. Brightless ajustável

6. Transporte leve e fácil

Configuração de sistema

Parâmetro técnico

Controlador		1. Disponível em algum laptop como o sistema de controlo 2. Controle sem fio 3. A data da exposição de tempo real e a hora, distância do curso, informação de rastejamento da atitude e ajustaram a informação da fonte da exposição, tamanho de fonte, cor do fundo. 4. Dianteiro e traseiro exposição das vistas na mesma relação ao mesmo tempo.
Câmera JT2000 de Pan&Tilt		1.360 graus, não limitado gerenciem 2, o aquecimento da lente podem impedir a névoa 3, luz da câmera podem ser ajustados 4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro 5, laser opcional, calibram o tamanho do defeito
Cralwer TVS-800		1. Temperatura de trabalho: -10ºC~50ºC 2. diâmetro apropriado da tubulação: 50mm~2000mm 3. movimentação: motor da C.C. dois 4. elevador: elevador bonde 5. inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus 6. velocidade: velocidade ajustável, máximo 32m/min 7. sentido: envie, inverso, esquerdo, direito 8. indicação da pressão: luz verde (1.2-1.5 barram, pressão normal), luz anormal da luz vermelha. 9. escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação 10. câmera da vista traseira: integre a câmera e ilumine-a, inspecione-à esteira rolante para trás e cabografe-a retreiving
Cilindro de cabo manual DLPM120		1, cilindro de cabo manual 2, comprimento padrão: 120m

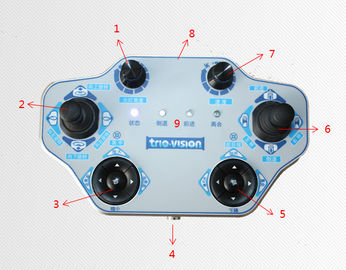

Manche		(1) ajuste do brilho do feixe alto controle de câmera (de 2), deixado/right/up/down (3) próximo do zumbido in/out/focus da câmera/distante/centro interruptor de alimentação (de 4) (5) vista do elevador up/down/clutch/rear/ajuste claro da câmera o controle do sentido da esteira rolante (de 6), envia/para trás/saiu/direito controle de velocidade da esteira rolante (de 7) (8) USB a luz do diodo emissor de luz do estado da operação do equipamento (de 9), dente azul não conectado é luz azul, luz roxa conectada
