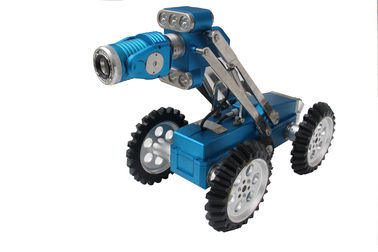

Sistema subaquático da câmera da inspeção da tubulação do robô áspero com a anti roda da reviravolta

Equipamento subaquático da inspeção do CCTV de Wewer da câmera da inspeção do robô áspero|a esteira rolante do robô da tubulação é uma cabeça destacável steerable de pouco peso do robô, do featuringa 360°pan e de câmera 180°tilt da inspeção do encanamento para adquirir o vídeo e as imagens de imagem de /or de sua inspeção, uma plataforma evolutiva da esteira rolante para montar componentes auxiliares tais como a sonar, ect do detector de gás. Integrado com nosso projeto especial da roda da anti-reviravolta, a esteira rolante pode melhor navegar sobre obstáculos. Com um câmera-elevador automtic e os dois pneus dos tamanhos dentro do pacote, este sistema da esteira rolante pode atravessar e para gravar vídeos para as tubulações DN 250-2000.With 20% mais iluminação das luzes dimmable do diodo emissor de luz da alta intensidade, TVS-2000 pode entregar a imagem desdobrada das condições da tubulação do detalhe e permitir que você inspecione o segmento inteiro da tubulação com exposição de imagem no 8,4" toque no monitor de controle para o lugar de falha rápido do encanamento.

Configuração de sistema

O sistema compoposed da esteira rolante, da câmera, do cilindro de cabo e das unidades de controle. A esteira rolante pode combinar tipos diferentes de câmeras (isto é bandeja & câmera da inclinação, câmera axial, câmera do peixe-olho) de acordo com exigências diffrerent, ele é apropriada para as tubulações do diâmetro de 250-2000mm.

Unidade de controle MK3
1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo no local, do registro horas 100+ video podem ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.

Câmera JT2000 de Pan&Tilt
1.360 graus, não limitado gerenciem
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

Cralwer TVS-800
Waterproof a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador bonde
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, máximo 32m/min
Sentido: envie, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barram, pressão normal), luz anormal da luz vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e ilumine-a, inspecione-à esteira rolante para trás e cabografe-a retreiving

Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático

câmera JT360 do Peixe-olho (OPCIONAL)
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis subaquáticos.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalam o molde 3D, e criam o relatório de inspeção.

Controlo a distância APP.
Instale nosso MK3 controlo a distância APP. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.
