o sistema de inspeção do CCTV das tubulações do diâmetro de 250-2000mm com gerencie a câmera

O sistema da esteira rolante da inspeção do CCTV do Mainline com gerencie tevês da câmera - 2000 compoposed da esteira rolante, da câmera, do cilindro de cabo e das unidades de controle. A esteira rolante pode combinar tipos diferentes de câmeras (isto é bandeja & câmera da inclinação, câmera axial, câmera do peixe-olho) de acordo com exigências diffrerent, ele é apropriada para as tubulações do diâmetro de 250-2000mm.

Configuração de sistema

O sistema é usado para a inspeção do vdieo da drenagem/tubulação de esgoto, os controles de unidade do controle a esteira rolante que move-se na tubulação, a câmera de alta resolução na parte dianteira da esteira rolante pode fazer um registro a inspeção completa e para os defeitos nas tubulações, e transmite as imagens à unidade de controle através do cabo sincronicamente, para realizar o monitor remoto. A unidade de controle toma o sistema da operação de Windows, pode processar e salvar os vídeos no campo, e faz ao mesmo tempo o julgamento e output o relatório de inspeção da tubulação, a inclinação e o relatório da curva.


Unidade de controle MK3
1, unidade de controle do estilo da almofada, 8,4' tocou no diodo emissor de luz, legível no brilho de Sun, 1024*768 definição, 4.1kg
2, Win7 sistema, 128GB SSD, vídeo no local, do registro horas 100+ video podem ser salvar.
3, posição da câmera, posição de elevador nos gráficos
4, relatório da inclinação no local.
5, estado de sistema, parâmetro do trabalho podem ser pergunta.

Câmera JT2000 de Pan&Tilt
1.360 graus, não limitado gerenciem
2, o aquecimento da lente podem impedir a névoa
3, luz da câmera podem ser ajustados
4, elevação máxima 50% do brilho, mais apropriada para o pequeno diâmetro
5, laser opcional, calibram o tamanho do defeito

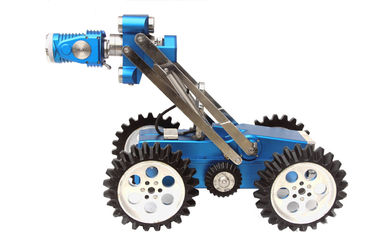

Cralwer TVS-800
Waterproof a IP68
Temperatura de trabalho: -10ºC~50ºC
Diâmetro apropriado da tubulação: 250mm~2000mm
Movimentação: motor da C.C. dois
Elevador: elevador bonde
Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus
Velocidade: velocidade ajustável, máximo 32m/min
Sentido: envie, inverso, esquerdo, direito
Indicação da pressão: luz verde (1.2-1.5 barram, pressão normal), luz anormal da luz vermelha.
Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação
Câmera da vista traseira: integre a câmera e ilumine-a, inspecione-à esteira rolante para trás e cabografe-a retreiving

Cilindro de cabo automático DLPA300
1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente
2, comprimento padrão: 200m, máximo 300m
3, cilindro de cabo automático

câmera JT360 do Peixe-olho
1. vista do grau View360 dentro da tubulação.
2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm
3. definição: 3000k pixel, imagem de alta qualidade.
4. impermeável: IP68, 10 medidores praticáveis subaquáticos.
5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalam o molde 3D, e criam o relatório de inspeção.

Controlo a distância APP.
Instale nosso MK3 controlo a distância APP. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.
