Nome: | Robot Crawler Pipe | Diâmetro da tubulação: | 150-1500mm |
---|---|---|---|
Sistema da operação: | Windows, Wincan dentro | Movimentação: | Movimentação poderosa da esteira rolante |
cabeça da câmera: | panorâmica e inclinação | Aplicação: | Inspeção de dutos |
Realçar: | Robô de Inspeção de Tubos,Robô de inspeção de esgoto |

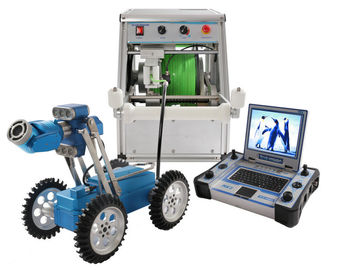

O robô poderoso da esteira rolante da tubulação de movimentação da esteira rolante para inspecionar canaliza o diâmetro de 150-1500mm
Aplicação do robô da esteira rolante da tubulação
a câmera do robô da tubulação é o robô o menor da esteira rolante da inspeção da tubulação que apropriado para as tubulações do diâmetro de 100-600mm e com software da gestão.
Características do robô da esteira rolante da tubulação:
Configuração do robô da esteira rolante da tubulação
Configuração padrão | Peças opcionais |
Esteira rolante TVS800 | Câmera JT60 axial |
Bandeja JT-2000 & câmera da inclinação | Câmera do peixe-olho JT360 |
Cilindro de cabo automático | Cilindro de cabo manual |
Unidade de controle MK3 | Poder PA500 móvel portátil |
Gancho da câmara de visita, maleta de ferramentas e outros acessórios |
Parâmetro técnico do robô da esteira rolante da tubulação
Unidade de controle MK3 | 1, unidade de controle do estilo da almofada, 8,4' diodo emissor de luz tocado, legível no brilho de Sun, 1024*768 definição, 4.1kg 2, Win7 sistema, 128GB SSD, vídeo no local, do registro horas 100+ video podem ser salvar. 3, posição da câmera, posição de elevador nos gráficos 4, relatório da inclinação no local. 5, estado de sistema, parâmetro do trabalho podem ser pergunta. |
Câmera JT2000 de Pan&Tilt | 1.360 graus, não limitado gerenciem |
Cralwer TVS-800 | 1. Waterproof a IP68 2. Temperatura de trabalho: -10ºC~50ºC 3. Diâmetro apropriado da tubulação: 250mm~2000mm 4. Movimentação: motor da C.C. dois 5. Elevador: elevador bonde 6. Inclinação: grau do espaço ±45 do mesurement, pecision 0,1 graus 7. Velocidade: velocidade ajustável, máximo 32m/min 8. Sentido: envie, inverso, esquerdo, direito 9. Indicação da pressão: luz verde (1.2-1.5 barram, pressão normal), luz anormal da luz vermelha. 10. Escalada: grau máximo da escalada sobre 50° de acordo com o estado diffrerent da tubulação 11. Câmera da vista traseira: integre a câmera e ilumine-a, inspecione-à esteira rolante para trás e cabografe-a retreiving |
Cilindro de cabo automático DLPA300 | 1,6 núcleos cabografam, o perca de peso 50%, o custo e a taxa de falhas reduzida significativamente 2, comprimento padrão: 200m, máximo 300m 3, cilindro de cabo automático |
câmera JT360 do Peixe-olho (opcional) | 1. Vista do grau View360 dentro da tubulação. 2. 92 lâmpadas do diodo emissor de luz do destaque do PCS, alcances da iluminação a 200lm 3. Definição: 3000k pixel, imagem de alta qualidade. 4. Impermeável: IP68, 10 medidores praticáveis subaquáticos. 5. Os vídeos e as imagens gravados pela câmera MK3 de vista completa podem espalhar a imagem da série completa dentro da tubulação pelo software de PanoProfile 3D, e geram a 2D imagem do perfil, a fim realizar a medida exata de defeitos da tubulação, instalam o molde 3D, e criam o relatório de inspeção. |
Cilindro de cabo manual DLPM120 (opcional) | 1, cilindro de cabo manual 2, comprimento padrão: 120m |
Controlo a distância APP.
Instale nosso MK3 controlo a distância APP. em sua telefone celular ou almofada desenvolvido pelo sistema de Android, você pode unidade de controle MK3 de controle remoto.
