| Lugar de origem: | China |
|---|---|
| Marca: | Trio-Vision |
| Número do modelo: | TVS-6000 |
| Quantidade de ordem mínima: | negociação |
| Preço: | negotiation |
| Tempo de entrega: | 4-8 semanas |
| Habilidade da fonte: | 10 conjuntos por meses |
| nome: | inspeção da tubulação da sonar | Diâmetro da tubulação: | 100-6000mm |
|---|---|---|---|
| Aplicação: | Subaquático | Frequência acústica: | 2MHz |
| Largura da onda: | 1.1° (feixe da onda do cone) | Matéria: | Medida exata |
| Realçar: | inspeção do vídeo do encanamento,câmera digital da inspeção |
||

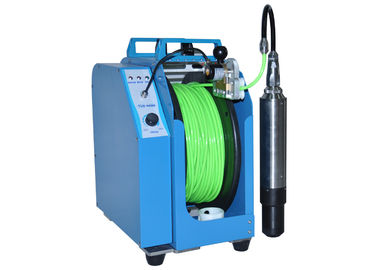

Inspeção exata da tubulação da sonar da medida com ponta de prova da sonar, bobina de cabo
Aplicação da inspeção da tubulação da sonar:
A inspeção da tubulação da sonar é amplamente utilizada usada para a inspeção da perfuração do poço de água, geologia de engenharia, hidrogeologia, sondagem geological, departamento de mineração; aplicável aos furos verticais, furos horizontais e ângulos de depressão inclinados, furos da elevação, perfuração geological e perfuração, etc. concretos.
Características da inspeção da tubulação da sonar:
Termine uma varredura simultânea contínua de 360 graus dentro de 1s
Relação de software amigável a operar-se prontamente
Dados e imagens salvar no disco duro
Sensores incorporados do ângulo do rolo e de passo
Parâmetro da inspeção da tubulação da sonar
| Parâmetro acústico | Frequência acústica |
2MHz |
Largura da onda |
1.1° (feixe da onda do cone) | |
Definição lateral |
0.5mm (raio 125mm da tubulação) |
|
| Raio máximo da inspeção | 12m | |
| Transmita a largura de pulso | 4~20us | |
Recebendo a largura da onda |
500KHz |
Cilindro de cabo manual:
Contador: codificador da elevada precisão (±0.1m), cálculo do comprimento do cabo.
Estratificação: estratificação manual
Impermeável: IP63
Software de análise profissional da sonar da tubulação de SonarProf
Seção transversal da tubulação do apoio na representação do tempo real e um perfil completo de 360 graus telescópico (IMG. 1)
Gerencia automaticamente a modelagem 3-D da tubulação e veja o interior dos restos e do defeito claramente (IMG. 2)
Apoie o cálculo do volume dos restos & os dados da análise a ser traçados facilmente (IMG. 3)
Relatório automático para a preparação do relatório de eficiência elevada (IMG. 4)
